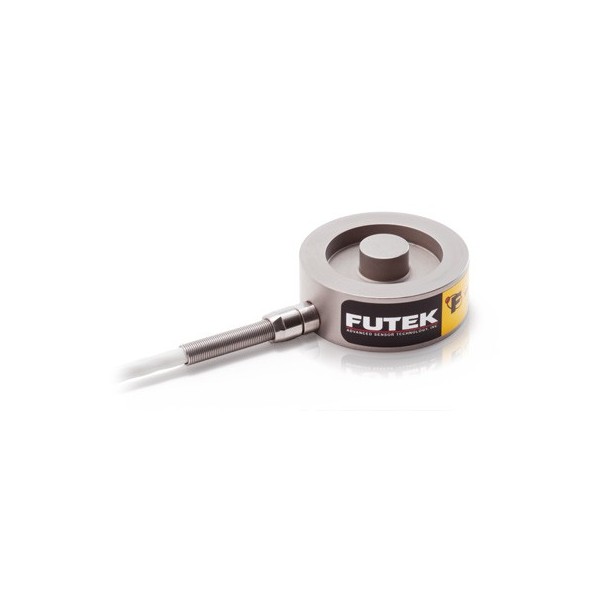

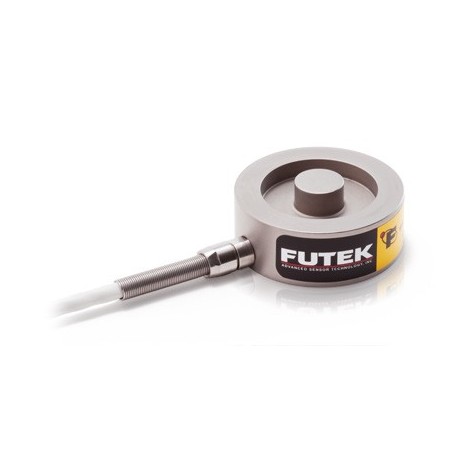

LLB450 : Capteur de force miniature en compression haute capacité - 5000 Lb ... 10000 Lb (de 22 KN à 45 KN)

Bouton de force miniature en compression.
Etendue de mesure (EM) de 0 à 5000, 10 000 Lb (soit de 22 KN à 45 KN).
Signal de sortie : 2mV/V.
Ecart de linéarité : 0.5 %.
Matériel : Acier inoxydable 17-4PH.
Sortie câble en téflon de 3 m.

Connectez-vous à votre compte pour afficher les prix
account_circleEnvoyer à un collègue
LLB450 : Capteur de force miniature en compression haute capacité - 5000 Lb ... 10000 Lb (de 22 KN à 45 KN)

LLB450 : Capteur de force miniature en compression haute capacité - 5000 Lb ... 10000 Lb (de 22 KN à 45 KN)

Bouton de force miniature en compression.
Etendue de mesure (EM) de 0 à 5000, 10 000 Lb (soit de 22 KN à 45 KN).
Signal de sortie : 2mV/V.
Ecart de linéarité : 0.5 %.
Matériel : Acier inoxydable 17-4PH.
Sortie câble en téflon de 3 m.



Applications

> <

Lcm100 banniere.png

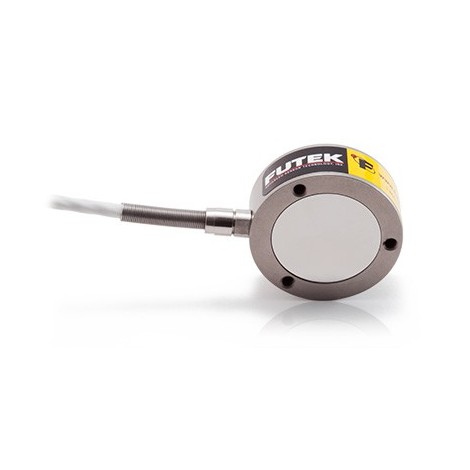

Avec un corps de 37,6 mm de diamètre et de 16,0 mm de hauteur, le capteur LLB450 Load Button est un capteur miniature extraordinairement précis qui se distingue par ses capacités de mesure allant de 2200 à 4500 kg. Cette solution de capteur diversifiée et durable comporte trois trous de montage conçus pour les applications de compression en presse ou en ligne, telles que la mesure des charges sur un arbre de turbine ou la mesure des forces sur une pièce CNC.

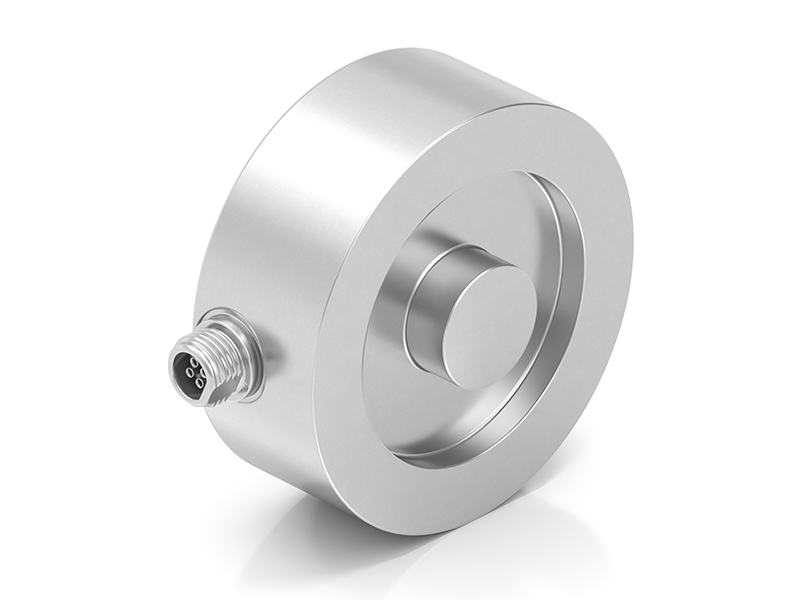

Le LLB450 est désormais proposé avec un connecteur intégré qui lui confère un indice de protection IP67 assurant une résistance élevée à l'eau et une possibilité de submersion temporaire. Le micro-raccord à 4 pin vous permet de retirer facilement le fil du capteur. Cette nouvelle fonctionnalité protège le capteur des dommages causés par le câble, car il sera toujours plus simple de remplacer un fil défectueux que l'ensemble du capteur. En outre, nous proposons également des versions personnalisées adaptées au vide/à faible dégazage, aux températures de fonctionnement élevées ou basses, aux environnements de radiation, aux autoclavages et aux vibrations/chocs élevés.

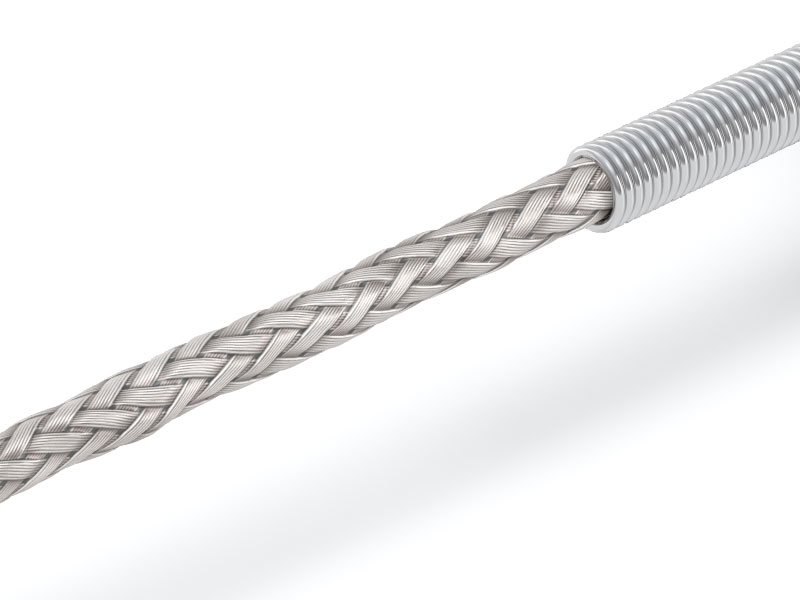

Le LLB450 est également disponible dans sa conception originale, qui comprend une connexion par câble avec un câble blindé 28 AWG 4 conducteurs de 3,048 m de long.

Dimensionnement :

dimmensions llb450.PNG

Large gamme et flexibilité

La série LLB450 offre des cellules de charge à bouton en six options de capacité qui mesurent les charges de compression de 5000 à 10 000 lbs, une gamme remarquable pour taille aussi réduite. Ses options de montage très flexibles comprennent la fixation à partir de la bordure extérieure, le montage à l'aide des trous filetés, la fixation avec des vis ou le montage à l'intérieur d'une prise de contre-alésage.

Branchement et débranchement simplifié

Les versions les plus récentes de la série LLB450 (Comprenant les modèles possédants des capacités de 5.000 à 10.000 lbs) sont équipées d'un micro-raccord à 4 pin. Cela confère au capteur une plus grande souplesse et une meilleure durabilité, car un câble endommagé ou coupé peut désormais être facilement remplacé, ce qui permet à l'utilisateur d'économiser du temps et des ressources. Il simplifie également le processus d'installation, réduisant le temps d'installation et maximisant le temps de fonctionnement.

Fait pour être précis

Le LLB450 a une fréquence naturelle remarquablement élevée (de 14 kHz à 45 kHz), ce qui permet un temps de réponse rapide qui favorise la précision et la réduction du temps de cycle. La précision du capteur est également augmentée par sa grande rigidité, qui entraîne une très faible déflexion de seulement 0,076 mm. En outre, des détails de conception et de fabrication spécifiques améliorent encore les performances du capteur, comme un élément de contrainte hautement personnalisé qui réduit considérablement les joints de soudure, augmentant ainsi la fiabilité du capteur.

Faible consommation d'énergie

Avec une résistance de pont de 700, le LLB450 consomme environ 50% de courant en moins qu'une cellule de charge traditionnelle. Ceci est particulièrement utile pour toutes les applications qui fonctionnent sur batterie ou qui sont intégrées dans des espaces restreints où la génération de chaleur pourrait devenir un problème.

Le meilleur matériau de sa catégorie

La qualité exceptionnelle de ce capteur le rend très durable et fiable. Son corps est fabriqué en acier inoxydable 17-4 trempé par précipitation de qualité spatiale, qui offre une grande solidité, une dureté élevée et une résistance à la corrosion sur une large plage de températures.


Élimination de l'humidité

Le processus d'assemblage par soudure de la version à micro-raccord élimine la pénétration de l'humidité par l'emplacement de la connexion. Avec un indice IP67, notre capteur peut résister à une immersion dans un mètre d'eau pendant 30 minutes. Cela ouvre plus d'options pour les applications, car il permet une utilisation en extérieur dans des conditions humides, pluvieuses ou très humides.

Étalonnage inclus

Chaque capteur que nous fabriquons est rigoureusement testé par notre département d'étalonnage, dont les processus exclusifs et innovants dépassent les normes strictes ANSI Z540-1 et ISO 17025. Nous proposons également de réduire votre temps d'installation en calibrant directement le capteur de votre choix avec un conditionneur/amplificateur.
Livré avec son certificat d’étalonnage NIST (équivalent COFRAC US) sur 5 points de traction (compression sur demande).

Réduction des erreurs de mesure

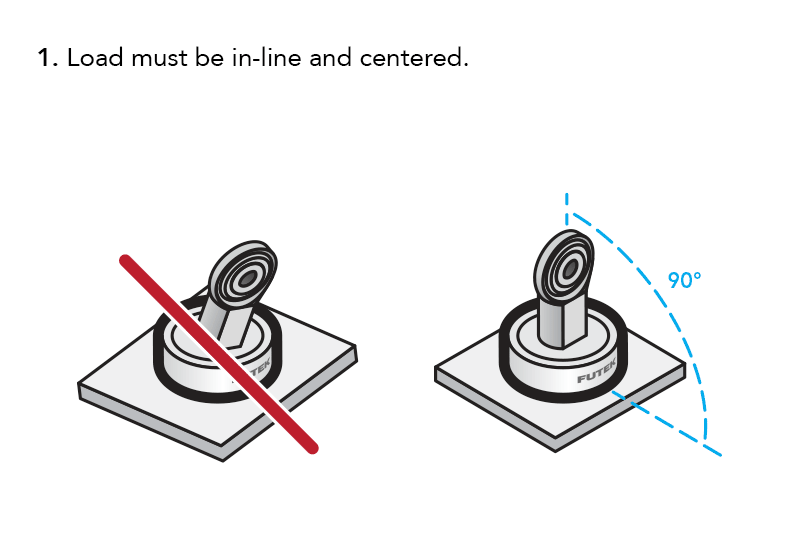

Un élément de déformation hautement personnalisé a été conçu pour permettre une plus grande mesure de la déformation autour de l'élément sensible du capteur, ce qui réduit les erreurs de reproductibilité dues aux charges hors axe.
