Mesure de couple et force sur visseuse / boulonneuse

.

En utilisant à la fois un capteur de couple rotatif et une cellule de charge, nous pouvons établir une relation entre la tension du boulon et le couple qui lui est appliqué.

.

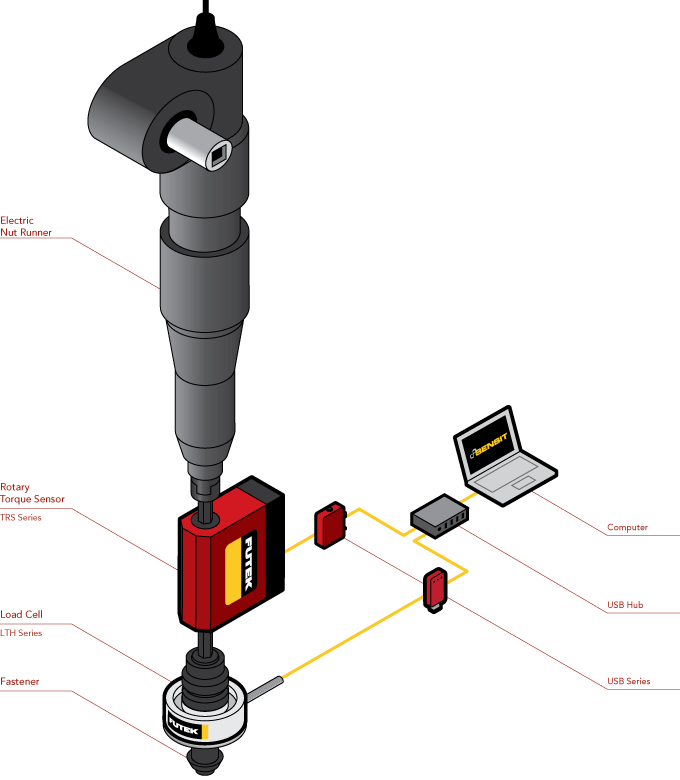

Fonctionnement :

  1. Un anneau de force (série LTH) est utilisé sur un assemblage boulon écrou, application identique à celle décrite «  mesure de serrage de boulon ».
  2. Un capteur de couple rotatif est utilisé pour mesurer le couple appliqué par une boulonneuse électrique.
  3. Lorsque la boulonneuse est en rotation, l’opérateur peut analyser le couple, la force de serrage, la vitesse ou l’angle de rotation simultanément à l’aide du système d’acquisition de donnée USB210.
  4. Les données peuvent ainsi être acquises, tracées sur une graphique et interprétées. L’utilisation d’un capteur de couple rotatif et d’un capteur de force permet d’établir la relation entre le couple et la force de serrage.

.

Produits utilisés :

Un capteur de charge Donut/Thru Hole (série LTH) et un capteur de couple rotatif associés à l'USB520 de FUTEK et au logiciel de test et mesure SENSIT.
