Enregistreurs de données autonomes
Chocs, vibrations et capteurs environnementaux
Compact, polyvalent et performant : les enregistreurs de données enDAQ intègrent de 8 à 11 capteurs directement dans un seul appareil compact et autonome. Ils permettent de mesurer et d'enregistrer simultanément les chocs, vibrations et paramètres environnementaux, offrant ainsi une solution complète pour la surveillance et l'analyse des conditions réelles d'utilisation.
Faciles à installer et rapides à mettre en œuvre, les enregistreurs enDAQ garantissent une acquisition de données fiable et précise. Leur conception tout-en-un permet de disposer d'une solution flexible, économique et performante pour la collecte et l'analyse de données, aussi bien en laboratoire que sur le terrain.
|
|
|
|

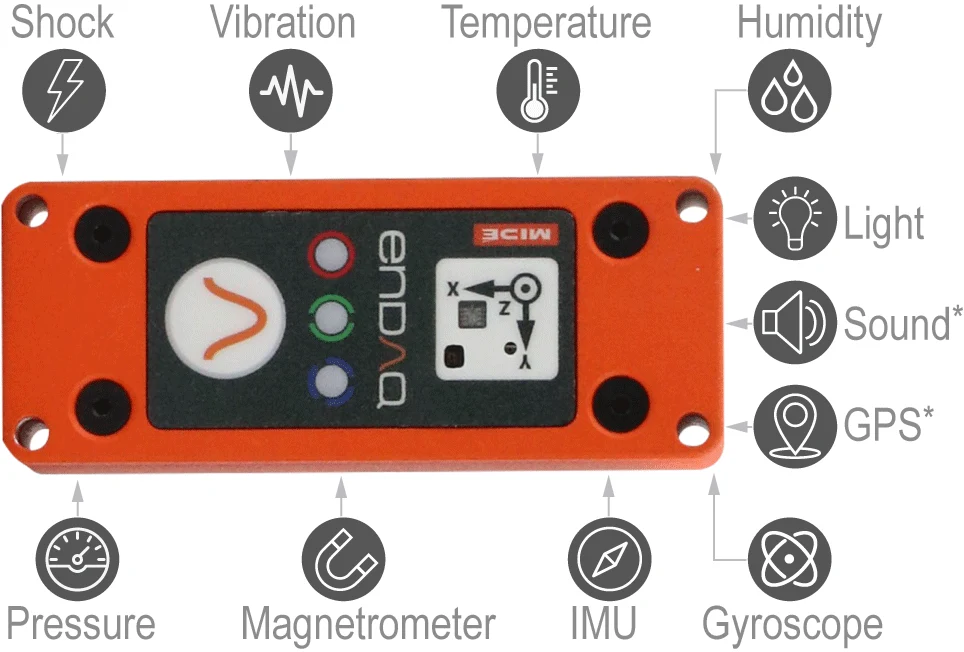

Capteurs intégrés
| Capteur | Mesure | Plage / Résolution | Modèles |
|---|---|---|---|
| Accéléromètre principal | Chocs et vibrations, 3 axes | ±25 g à ±2 000 g, jusqu'à 20 kHz | Tous (au choix) |
| Accéléromètre capacitif | Basses fréquences, statique (0 Hz) | ±8 g à ±40 g, jusqu'à 4 kHz | Tous |
| Gyroscope + magnétomètre | Rotation, orientation | 2 000 °/s ; ±1 300 µT | Tous |
| Température externe | Air ambiant | -40 à 85 °C ; 0,01 °C | Tous |
| Pression externe | Pression, altitude | 1 à 200 kPa ; 1,6 Pa | Tous |
| Humidité | Humidité relative | 0 à 100 %HR ; 0,04 %HR | Tous |
| Luminosité / UV | Intensité relative | — | Tous |
| GPS | Position, vitesse, heure | Module u-blox CAM-M8 | W-Series |
| Microphone | Son | jusqu'à 20 kHz | W-Series |
Une référence, quatre informations
|
|
|
|
Types d'accéléromètre : D = capacitif numérique (MEMS) · E = piézoélectrique · R = piézorésistif
Les formats
| Format | Boîtier | Batterie | Bande utile | Liaison | Points forts |
|---|---|---|---|---|---|
| S3 | Polycarbonate/ABS | 250 mAh | 1 000 Hz | USB | Le plus économique |
| S4 | Aluminium 7075-T6 | 250 mAh | 2 000 Hz | USB | Le plus polyvalent, robuste |
| S5 | Aluminium 7075-T6 | 850 mAh | 2 000 Hz | USB | Robuste, longue durée |
| W5 | Boîtier fin | 1 250 mAh | — | USB + Wi-Fi | Cloud, GPS, micro, économique |
| W8 | Aluminium + ABS | 4 000 mAh | 2 000 Hz | USB + Wi-Fi | Cloud, GPS, micro, autonomie max. |
Bande utile : réponse de l'accéléromètre piézo à ±5 %. Tenue aux chocs qualifiée au-delà de 3 000 g (S-Series) et jusqu'à 750 g (W-Series). Batteries Li-ion rechargeables en USB.
Options d'accéléromètre principal
| Code | Technologie | Plage | Bruit | Bande ±5 % | Idéal pour |
|---|---|---|---|---|---|
| D8 | Capacitif MEMS | ±8 g | < 0,002 g RMS | 0 – 300 Hz | Vibrations très faibles, haute résolution |
| D16 | Capacitif MEMS | ±16 g | < 0,01 g RMS | 0 – 500 Hz | Vibrations lentes, inclinaison |
| D40 | Capacitif MEMS | ±40 g | < 0,01 g RMS | 0 – 300 Hz | Vibrations lentes, budget |
| E25 | Piézoélectrique | ±25 g | < 0,01 g RMS | 5 – 2 000 Hz | Vibrations fines |
| E100 | Piézoélectrique | ±100 g | < 0,04 g RMS | 5 – 2 000 Hz | Usage général |
| E500 | Piézoélectrique | ±500 g | < 0,20 g RMS | 5 – 2 000 Hz | Chocs modérés |
| E2000 | Piézoélectrique | ±2 000 g | < 1 g RMS | 5 – 2 000 Hz | Chocs forts |
| R100 | Piézorésistif | ±100 g | < 0,10 g RMS | 0 – 2 000 Hz | Chocs et vibrations |
| R500 | Piézorésistif | ±500 g | < 0,40 g RMS | 0 – 2 000 Hz | Essais de chocs |
| R2000 | Piézorésistif | ±2 000 g | < 1,60 g RMS | 0 – 2 000 Hz | Chocs très violents |
Bandes données en boîtier aluminium (piézoélectrique en polycarbonate : 5 – 1 000 Hz). Disponibilité de chaque combinaison format/accéléromètre sur demande.
|
L'AVANTAGE
Là où une solution classique nécessite trois accéléromètres distincts, l'enregistreur enDAQ intègre deux technologies de mesure dans un même boîtier, avec l'électronique et la mémoire embarquées, pour une solution plus compacte et simplifiée.
|

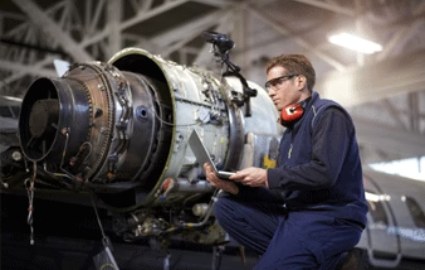

Une solution pour chaque essai
|
|
|
|
|
|
|
Ils font confiance à enDAQ
Plus de 2 000 clients dans le monde, dont l'US Navy : suivi de la pression cabine des F/A-18 et diagnostic vibratoire rapide sur avion C-2A Greyhound.
|
Mise en œuvre en trois étapes
|
01 — CONFIGURER
Réglage en USB avec enDAQ Lab : fréquences, capteurs actifs, seuils de déclenchement.
|
02 — ENREGISTRER
Fixation par vis ou adhésif ; démarrage d'un simple appui sur le bouton ou sur seuil.
|
03 — ANALYSER
Récupération USB ou Wi-Fi ; FFT, PSD, spectre de choc, rapports et alertes.
|
Logiciels inclus
 enDAQ Lab
CONFIGURER · VISUALISER
Sans installation. Réglages et déclencheurs, affichage multivoie, FFT, PSD, spectrogramme, export CSV / MAT / TXT par lots.
|

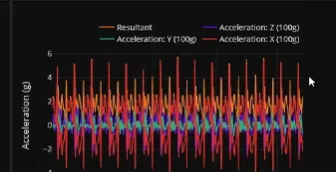

 enDAQ Cloud
PARTAGER · ALERTER
Stockage et partage d'équipe, alertes e-mail, rapports interactifs et tableaux de bord. Version gratuite et offres avancées avec API.
|

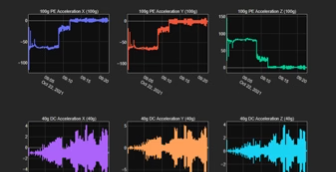

 Bibliothèque Python
ANALYSER · AUTOMATISER
Open source. PSD, SRS, intégration en vitesse et déplacement, traitement par lots, graphiques interactifs.
|
Livré avec et en option
|
|
|
Décrivez votre application
Nos ingénieurs vous proposent la configuration adaptée sous 48 heures.
