Capteur standard
Découvrez notre large gamme de capteurs de force à jauge de contraintes permettant d'effectuer des mesures de force de +/-1Kg à +/- 500 Tonnes de haute précision.

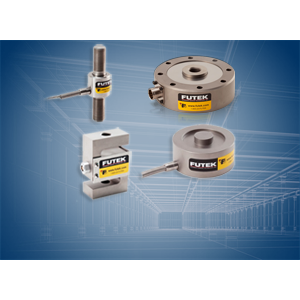

Il existe 5 grandes familles de capteurs de force :
- Les capteurs 'galette' ou 'Pancake'.
- Les capteurs en "S".
- Les capteurs en ligne à filetage de fixation mâle.
- Les capteurs en compression type bouton.
- Les rondelles ou anneaux de force.
Capteur de type « S » pour des mesures en traction et Compression.
Etendues de mesure de : +/- 500, 1000, 2000, 5000, 10000 Lb.
Etendues de mesure de : +/- 2224, 4448, 8896, 22240, 44482 N.
Sensibilité : ± 2 mV/V.
Haute précision <0.1%.
Matériau Aluminium anodisé, Acier inoxydable.
Sortie par connecteur ou câble.
Capteur de type « S » pour des mesures en traction et Compression.
Etendues de mesure de : +/- 25, 50, 100, 300 Lb (soit de 0 à 100 N, 200, 400, à 13 KN).
Sensibilité : ± 2 mV/V.
Haute précision <0.05%.
Protection de surcharge jusqu'à 1000 % de l'EM.
Matériau : Aluminium anodisé.
Sortie par connecteur ou câble.
Capteur type bouton en compression.
Etendue de mesure (EM) de 0 à : 15000, 20000, 30000, 50000 Lb.
Signal de sortie : 2mV/V.
Surcharge : 150% de l'Em.
Alimentation du capteur : 18VDC max.
Ecart de linéarité : 0.5 %.
Matériau : Acier inoxydable 17-4PH.
Sortie câble en téflon de 3 m.
Capteur galette pour des mesures en traction et Compression.
Série LCF450 : +/- 250, 300, 500, 1000, 2000, 3000, 5000, 10 000 Lb.
Série LCF500 : +/- 20 000, 30 000, 50 000 Lb.
Série LCF550 : +/- 100 000 Lb.
Sortie : ±2mV/V, ±4mV/V.
Précision : 0.1% , 0.2%
Anneau de force miniature en compression.
Etendues de mesure (EM) de 0 à 10 000 Lb (soit de 0 à 45 KN).
Diamètre interieur à préciser : 3/8, 1/2, 5/8''.
Signal de sortie : 2 mV/V.
Ecart de linéarité : 0.5 %.
Matériau : Acier inoxydable.
Sortie : câble Téflon de 3 m.
Anneau de force en compression haute capacité de dimension réduite.
Etendues de mesure de 0 à 2, 3, 5, 7.5, 10, 15, 20, 30, 50 KLb. (soit de 0 à 9, 13, 20, 30, 44,5, 67, 90, 135, 22KN).
Diamètre interieur à précisier : 1/8, 3/16, 1/4, ..., 3/4, 7/8, 1 1/4 ''.
Signal de sortie : 2 mV/V.
Surcharge : 150% de l'EM. Linéarité : 0.5 %.
Matérieau acier inoxydable.
Sortie par câble Téflon de 3 m.
Capteur de force type Anneau à trou central, avec indice de fatigue.
Etendues de mesure de : 2000 Lb.
Signal de sortie : 0.8 mV/V.
Précision : 1%.
Diamètre du trou central : 44.5 mm.
Température de fonctionnement : - 50 à 100 °C.
Matériau : Aluminium Anodisé.
Sortie câble.
Capteur en traction compression avec filetage.
Etendue de mesure (EM) : +/- 20000, 50000 Lb (soit de 90 KN à 220 KN).
Signal de sortie : 2 mV/V.
Ecart de linérarité : 0.2 %.
Materiel : Acier inoxydable 17-4PH.
Sortie par câble de 3 m.
Capteur en S à jauge de contrainte pour des mesures en traction et Compression.
Etendues de mesure de : +/- 10, ..., 1000 daN.
Sensibilité : ± 2 mV/V.
Option : Sortie 0...10 V ou 4...20 mA intégré sur cable.
Haute précision 0.1%; 0.03%; 0.02%, Classe étalon.
Protection IP 65.
Protection de surcharge en traction compression jusqu'à 500 daN.
Matériau Aluminium.
Capteur à faible hauteur pour des mesures de force en compression.
Etendues de mesure de 0 à 0.3 - 0.5 - 0.75 - 1 - 1.5 - 2 - 3 – 5 – 7.5 – 10 – 15 - 20 Tonnes.
Sensibilité : 1.5 mV/V.
Gammes de précision : 0.25% (standard) et 0.1%.
Protection : IP 67. (Option IP68).
Matériau : Acier inoxydable.
Capteur haute capacité pour des mesures en traction et Compression.
Etendues de mesure de : +/- 10 - 20 - 30 - 50 - 100 - 200 - 300 - 500 kN -
1 - 1,5 - 2 - 3 - 5 - 7.5 - 10 - 15 - 20 - 30 MN.
Sensibilité 2 mV/V.
Précision : 0.25% (standard), (0.1%, 0.03%, 0.02 % nous contacter).
Protection IP 66.
Matériau Acier allié (inoxy en option).
Capteur galette haute capacité pour des mesures en Traction Compression.
Etendues de mesure plusieurs gammes de 0.5, 1, 2.5, 5, 10, 20, 30, 50, 100, 200, 300, 500 Tonnes.
Sensibilité : ± 2 mV/V.
Gammes de précision : 0.1%
Protection IP 67
Matériau : acier inoxydable
Sortie sur câble de longueur 5m.
Version WIRELESS en option.
Mesure de force en traction et Compression avec afficheur.
Etendues de mesure de : 0.5, 1, 2.5, 5, 10, 20, 30, 50, 75, 100 Tonnes
Classe de précision : 0.05.
Résolution : 40.000 Div.
Alimentation : 12 … 15 VDC / 25mA
Protection IP 40
Matériau Acier inoxydable
Sortie sur 5m. de câble.
- Capteur type pancake haute capacité pour des mesures en traction et Compression.
- Etendues de mesure de +/- 3, 5, 7.5,10, 50,100,150, 200, 300, 500, 1.000, ..., 3000 kN.
- Sensibilité : ± 2 mV/V
- Gammes de précision : 0.25%, 0.1% et 0.03 %.
- Protection IP 66.
Capteur galette pour des mesures dynamiques en fatigue en traction et Compression.
Série LCF451 : +/- 250, 500, 1000, 2500, 5000 Lb.
Série LCF501 : +/- 12 500, 25 000 Lb.
Série LCF551 : +/- 50 000 Lb.
Sortie : ±2mV/V
Précision : 0.1% , 0.2%
Mesure de force en traction et Compression pour application en fatigue.
Etendues de mesure de : +/- 250, 500, 1000, 2500, 5000 Lb (soit de 1 KN, 2, 4, 10, à 20 KN)
Sensibilité : ± 2 mV/V.
Haute précision <0.1%.
Matériau Acier inoxydable.
Sortie par connecteur.
Etendues de mesure : +/- 100, 200, 500, 1000, 2000, 3000, 5000 Lb (soit de 400 N, 900, 2 KN, 4 KN, 9 KN, 13 KN, 20 KN).
Sensibilité : ± 1.5 mV/V.
Gamme de précision : 0.25 %
Matériau : Acier Inoxydable.
Mesure de force en traction et Compression.
Etendues de mesure : +/- 1000, 3000, 10000 Lb.
Sensibilité : ±2mV/V.
Gammes de précision : 0.5%.
