Mesure de force de serrage

Les anneaux de force sont des acteurs majeurs pour mesurer directement le serrage d'une charge. Notre série LTH offre une grande variété de capacités et de diamètres intérieurs, ce qui la rend idéale pour les applications de fixation de boulons.

Fonctionnement :

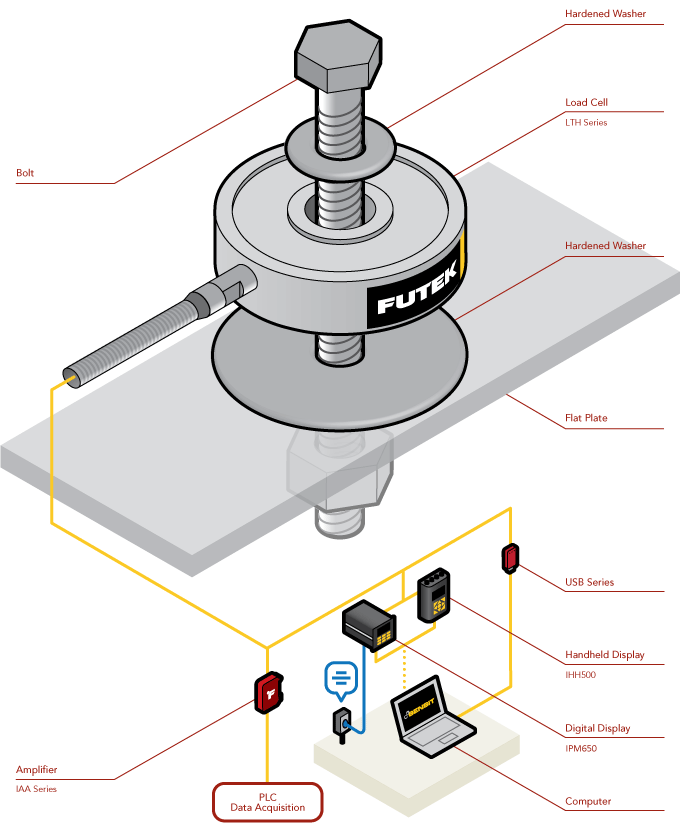

  1. Dans cette illustration, l’anneau de force (série LTH) est placé entre deux rondelles, facilitant l’alignement et assurant la bonne application de la force sur la partie sensible du capteur lors du serrage.
  2. Lorsque l’utilisateur serre le boulon, le capteur de force mesure la force appliquée.
  3. Les données peuvent alors être traitées avec un indicateur numérique série IPM650 ou IHH500 portatif et peuvent par la suite être envoyé sur PC.
  4. Les opérateurs et les ingénieurs peuvent ensuite examiner ces données pour vérifier s'ils ont atteint ou non la tension ou la force de serrage souhaitée sur la fixation, le goujon ou le boulon via le logiciel de test et de mesure SENSIT™.
  5. Dans l'ensemble, les avantages de l'installation de cellules de charge de type anneaux de force dans votre processus d'assemblage sont les suivants :
    - Éviter d'endommager les surfaces d'appui.
    - Réduire les problèmes de serrage des boulons de grande taille.
    - Faciliter le desserrage et améliorer le serrage simultané.

 .
