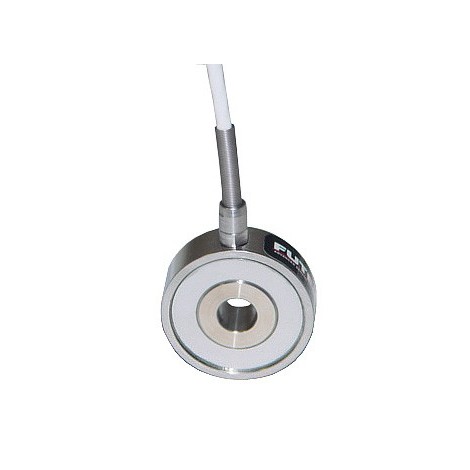

LTH350 : Anneau de force, Rondelle de charge en compression - 100 Lb ... 5000 Lb (de 450 N à 22 KN)

Rondelle de charge miniature en compression.
Etendue de mesure de 0 à 100, 250, 500, 1000, 2000, 3000, 5000 Lb (soit de 450 N, 1 KN, 2, 4, 9, 13, à 22KN).
Diamètre interieur variable à préciser : 1/8, 3/16, 1/4, 5/16, 3/8, 7/16, 1/2, 9/16, 5/8''.
Signal de sortie : 2 mV/V.
Ecart de linéarité : 0.5 %.
Matériel : Acier inoxydable 17-4PH.
Sortie standardpatr câble Téflon de 3 m.

Connectez-vous à votre compte pour afficher les prix

Ajouter au devis

Envoyer à un collègue

Applications

> <

Culture verticale automatisée

Force de serrage des boulons

Mécanisme de déploiement de la capsule d'Orion

Les capteurs de force dans les entraînements de...

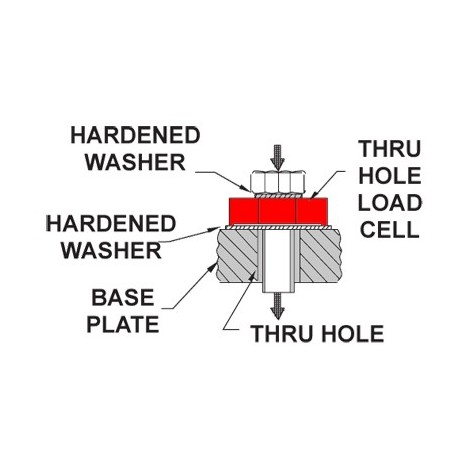

Comment installer et utiliser un anneau de...

Mesure de force de morsure de requin

Mesure de force de bridage

Mesure de couple et force sur visseuse /...

Mesure de force de serrage

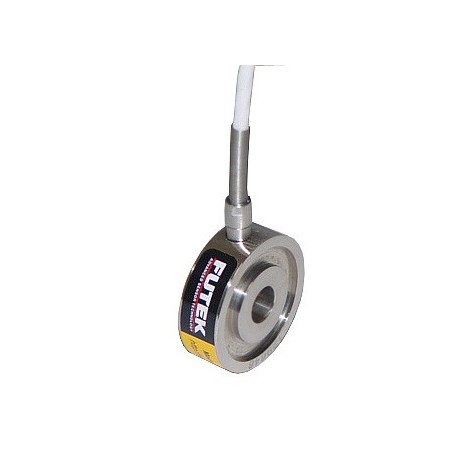

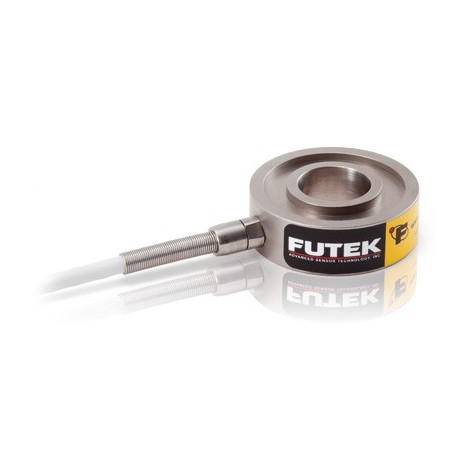

Le capteur à jauge de contrainte série LTH350 est un anneau de force miniature en compression utilisé pour des applications à dimension réduite. Les applications les plus courantes sont l'étalonnage de presse, ou encore la mesure de force de serrage.
Son diamètre extérieur est de 37.6 mm. pour une hauteur de 12.7 mm et permet d’effectuer des mesures jusqu’à 2200 Kg. Le diamètre intérieur est variable et à préciser afin de s’adapter aux mieux à toutes vos mesures. Ce capteur en en acier inoxydable 17-4 est des constructions extrêmement robuste. Il permet également d’effectuer des mesures de haute précision avec une linéarité à 0.5% de l’étendue de mesure (option 0.25%).
Les rondelles de charge de la série LTH350 sont livrées avec leur certificat d’étalonnage NIST (équivalent COFRAC US) 5 points en compression. Ces capteurs peuvent être adaptés à votre application afin de répondre à des besoins précis. (précision amélioré, Indice de protection, longueur de câble, ...)
