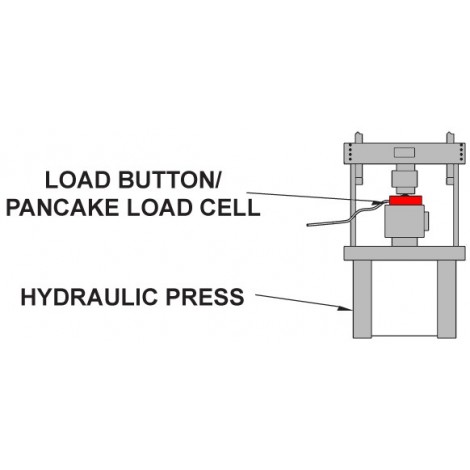

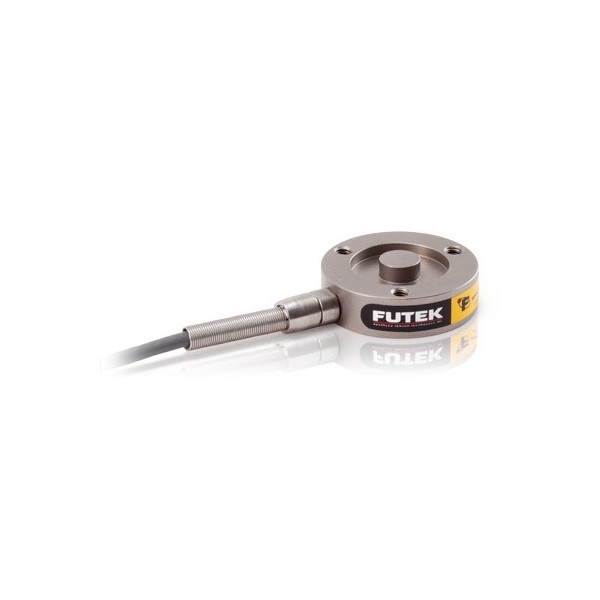

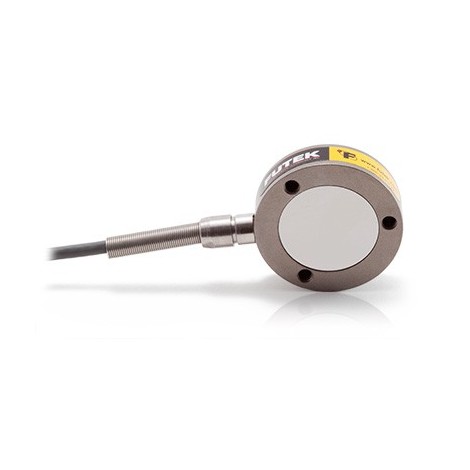

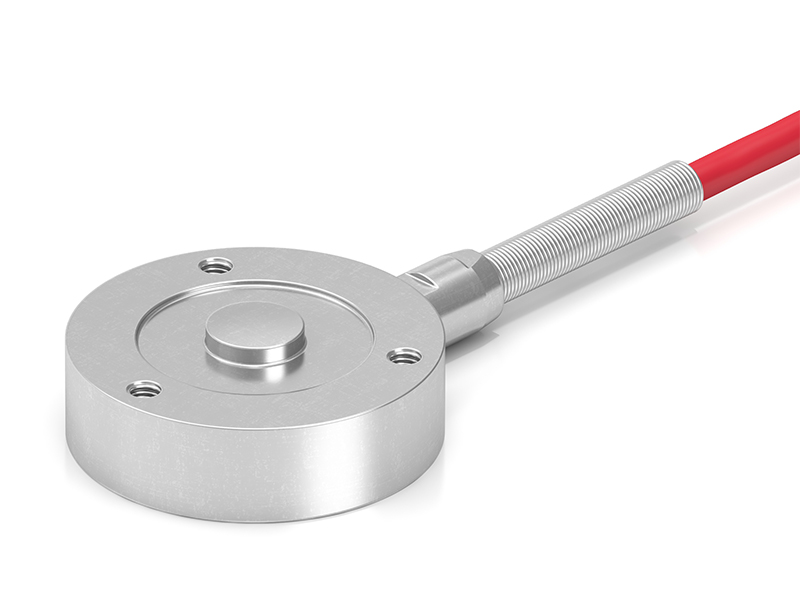

Son boitier de 31.2 mm de diamètre et de 9.9 mm de hauteur, la cellule de charge LLB400 type "bouton" en profil bas est un capteur miniature extraordinairement précis qui dépasse largement les performances des capteurs de cette dimension avec une plage de capacité allant de 100 à 2500 lbs. Cette solution de capteur diversifiée et durable comporte trois trous de montage conçus pour les applications de compression en presse ou en ligne, telles que la mesure des charges sur un arbre de turbine ou la mesure des forces sur une pièce CNC.

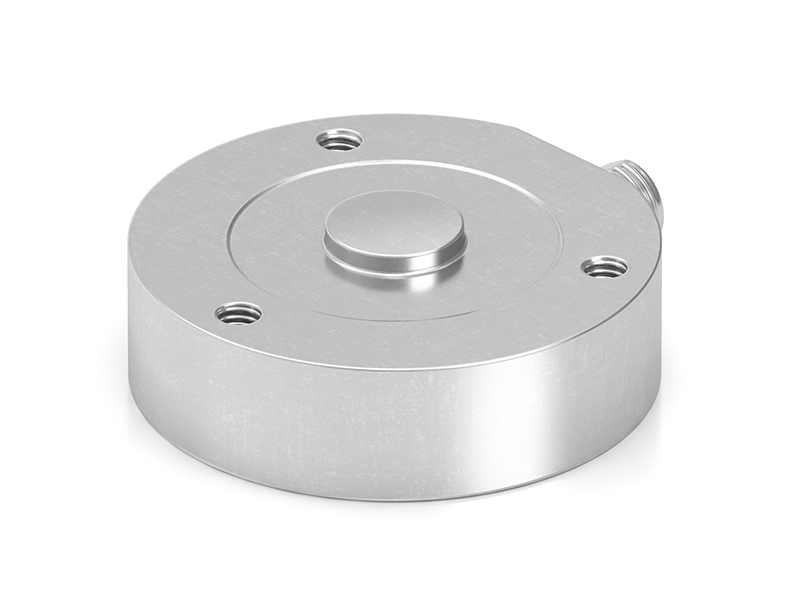

Le LLB400 est désormais proposé avec un connecteur intégré qui lui confère un indice IP67 pour une résistance élevée à l'eau et une submersion temporaire. Le micro-raccord à 4 pins vous permet de retirer le fil du capteur aussi facilement qu'une fiche d'une prise. Cette nouvelle fonctionnalité permet de désolidariser le capteur de son câble, facilitant ainsi les réparations.

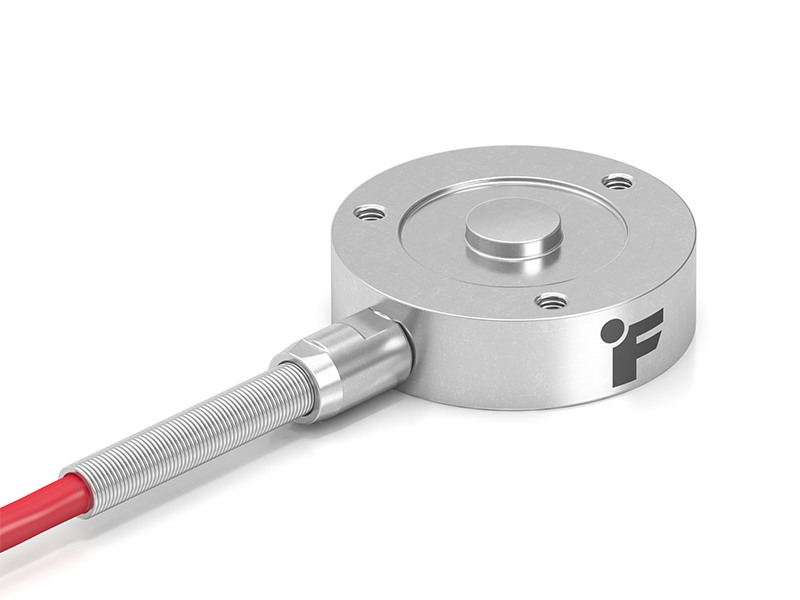

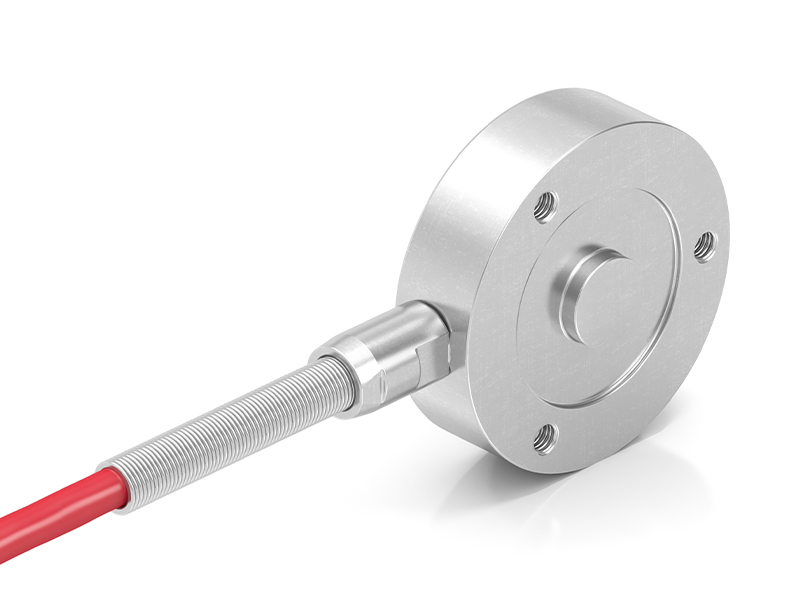

Le LLB400 est également disponible dans son design original, qui comprend une connexion de câble avec un câble blindé 28 AWG 4 conducteurs de 3m de long. Nous vous proposons également des versions personnalisées qui sont classées pour le vide/le faible dégazage, les températures de fonctionnement élevées ou basses, les environnements de radiation, l'autoclavage et les vibrations/chocs élevés.

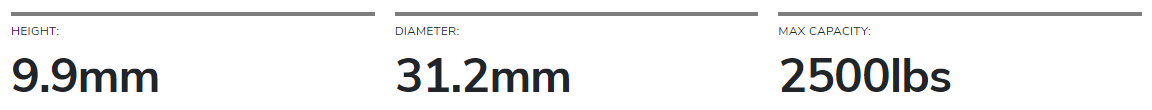

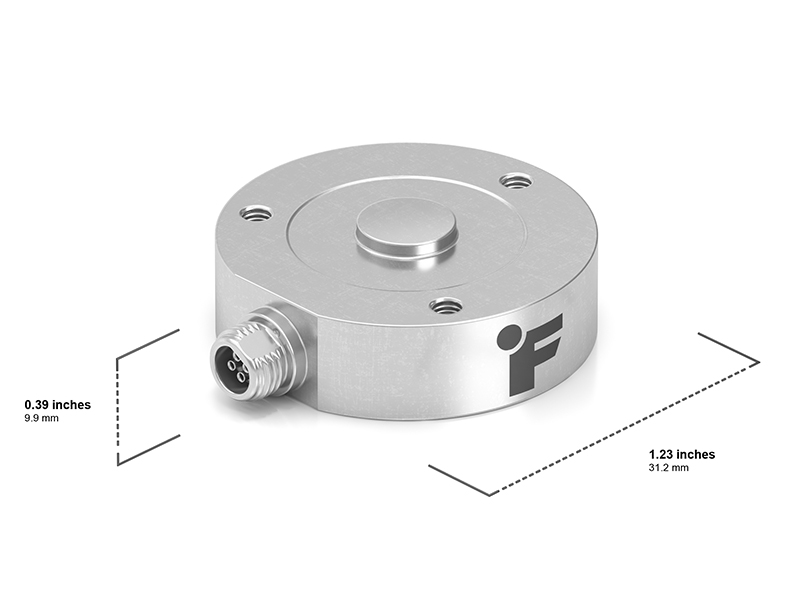

Dimensionnement :

Large gamme de mesure et flexibilité La série LLB400 offre des cellules de charge à bouton dans six options de capacité qui mesurent les charges de compression de 100 à 2500 lbs, ce qui représente des performances remarquables pour un si petit capteur. Ses options de montage très flexibles comprennent la fixation à partir de la lèvre extérieure, le montage à l'aide des trous filetés, le maintien avec des vis ou le montage à l'intérieur d'un trou contre-percé.

Fait pour être précis La fréquence naturelle remarquablement élevée du LLB400 offre un temps de réponse rapide favorisant la précision et la réduction du temps de cycle. La précision du capteur est également augmentée par sa grande rigidité, qui entraîne de très faibles déflexions ne dépassant pas plus de 0,25 mm. En outre, des personnalisations de conception et de fabrication spéciales améliorent encore les performances du capteur, comme un élément de contrainte hautement personnalisé qui réduit considérablement les joints de soudure, augmentant ainsi la fiabilité du capteur.

Des matériaux de pointe

La qualité exceptionnelle de ce capteur le rend très durable et fiable. Il est fabriqué en acier inoxydable 17-4 trempé par précipitation de qualité spatiale, ce qui lui procure une solidité et une dureté élevées, ainsi qu'une résistance à la corrosion sur une large plage de températures.

Branchements simplifiés Les versions les plus récentes de la série LLB400 sont à présent toutes équipées d'un micro-raccord à 4 positions. Cela confère au peson une plus grande flexibilité et une plus grande durabilité, car il est désormais possible de remplacer uniquement le câble lorsqu'il a été endommagé plutôt que l'ensemble du capteur. Une structure désolidarisée de son câble offre également une plus grande flexibilité lors de son installation.

Réduire les erreurs

Nous avons intégré à notre capteur un élément de déformation hautement personnalisé lui permettant de mesurer davantage de déformation autour de l'élément actif du capteur, ce qui a pour effet de diminuer les erreurs de reproductibilité dues aux charges hors axe. Cela rend également le capteur moins sensible aux incidents d'installation.

Étalonnage inclus

Chaque capteur que nous fabriquons est rigoureusement testé par un service d'étalonnage de classe internationale. Nous pouvons également réduire votre temps d'installation en étalonnant le capteur de votre choix avec un amplificateur associé.
