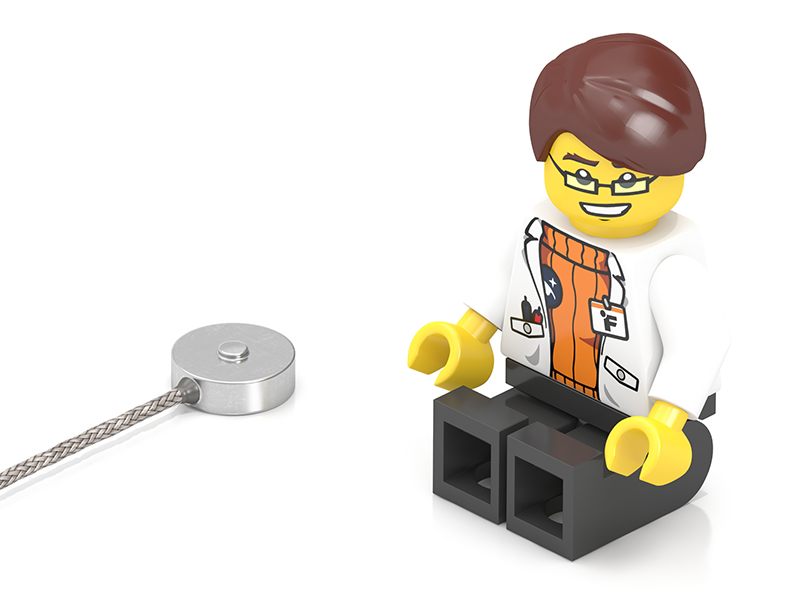

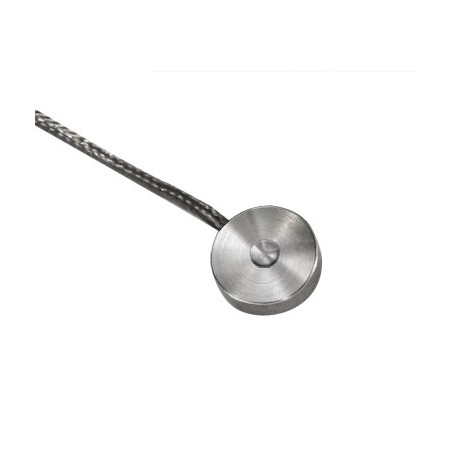

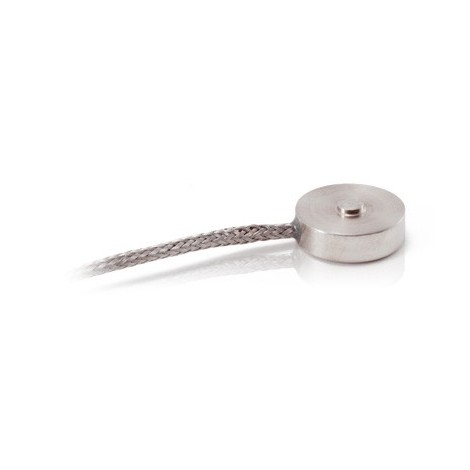

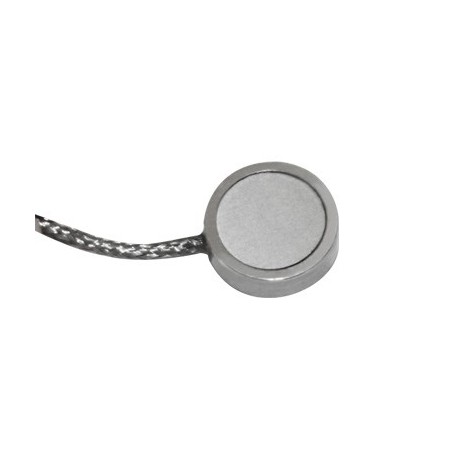

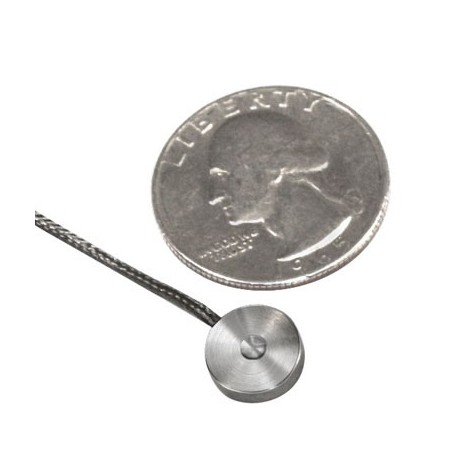

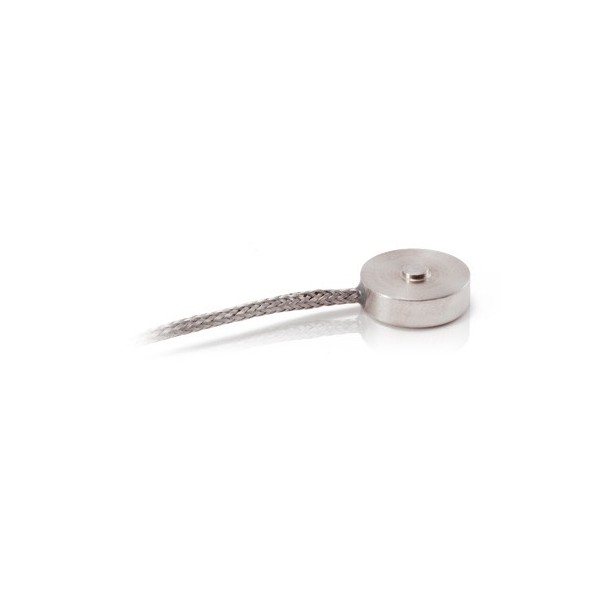

Les capteurs de la série LLB130 sont des boutons de charge sous-miniatures avec une précision et une fiabilité extraordinairement élevées. Mesurant la compression avec un encombrement infime de 9,5 mm de diamètre extérieur et de 3,3 mm de hauteur, le LLB130 est doté d'un design personnalisé à jauge unique pour une intégration robuste dans le boîtier du capteur qui permet d'éliminer complètement le câblage entre les jauges, ce qui se traduit par des performances d'étalonnage améliorées. Un élément de contrainte personnalisé permet une mesure accrue de la contrainte autour de l'élément actif du capteur, ce qui réduit les erreurs de reproductibilité et les incidents lors de l'installation.

Le LLB130 offre une gamme de mesures allant de 5lbs à 50lbs. Ce capteur diversifié et durable est conçu pour les applications de compression en presse ou en ligne, comme la mesure des charges sur un arbre de turbine ou la mesure des forces sur une pièce CNC. Le capteur est équipé d'un câble blindé tressé très flexible de 34 AWG, à 4 conducteurs, d'une longueur de 1,5 m. Nous vous proposons également des la possibilité de le capteur afin de l'optimisées pour répondre à vos besoins spécifiques.

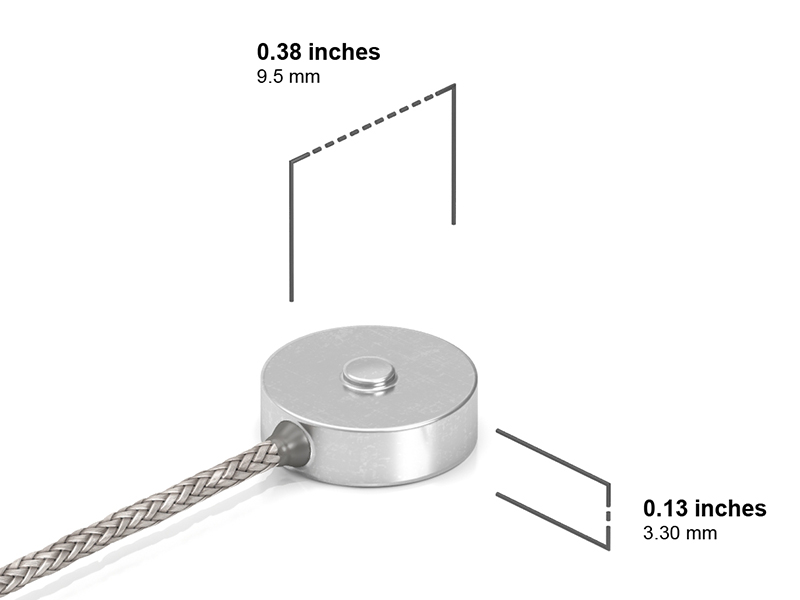

Dimensionnements :

Gamme de mesure et flexibilité La série LLB130 offre des boutons de charge capables de mesurer des charges de compression allant de 5lbs à 50lbs. Ses options de montage très flexibles comprennent la fixation à partir de l'anneau extérieur, le maintien à l'aide de vis ou le montage à l'intérieur d'un trou.

Conçu pour être précis

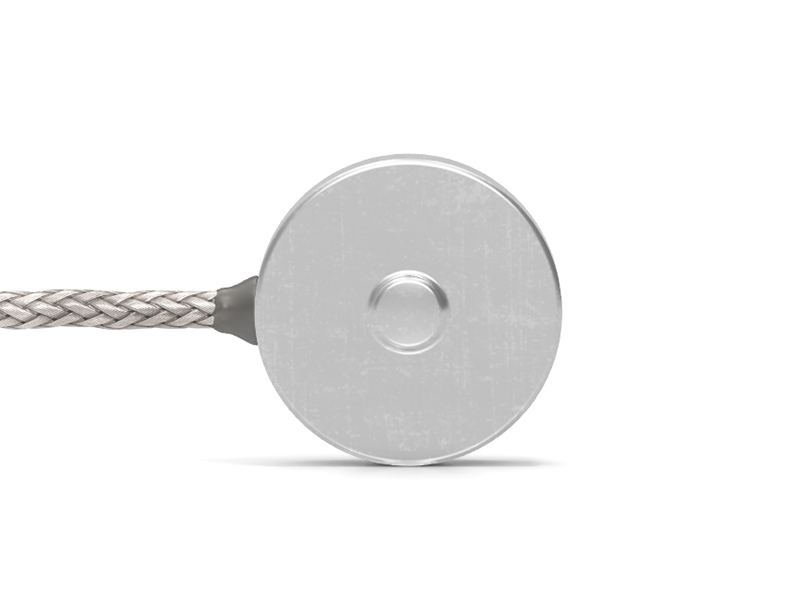

La forme sphérique de l'élément sensible du bouton de charge a été conçue pour maintenir le plus haut niveau de précision possible. En minimisant le contact avec les dispositions de chargement, la forme sphérique transfère la charge de manière uniforme sur la zone de détection, compensant ainsi les désalignements potentiels.

Des performances puissantes

Le LLB130 offre une fréquence naturelle remarquablement élevée (de 20 kHz à 52 kHz), ce qui permet un temps de réponse rapide favorisant la précision et la réduction du temps de cycle. La précision du capteur est également augmentée par sa grande rigidité, qui entraîne une très faible déflexion de 0,013 mm.

Résistant à l'humidité

Avec un indice de protection certifié IP64, ce capteur est étanche à la poussière et peut résister aux éclaboussures d'eau provenant de toutes les directions. Cela ouvre davantage d'options pour les applications, car il peut être utilisé dans des environnements très humides.
