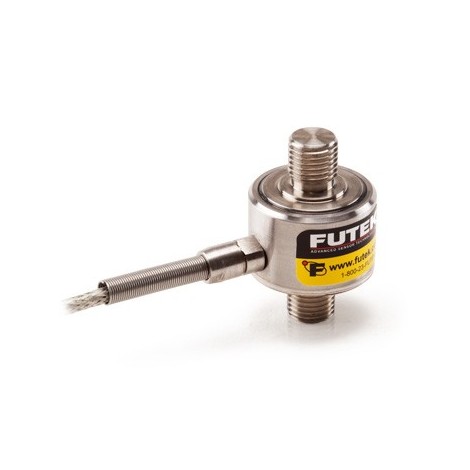

LCM300 : Capteur de force miniature en traction compression de +/- 50 Lb, ... , +/- 10000 Lb ( de 100 N à 45 KN)

Capteur miniature en traction compression avec filetage.
Etendue de mesure (EM) : +/-50, 100, 250, 500, 1000, 3000, 4000, 5000, 10 000 Lb.
Signal de sortie : 2mV/V.
Ecart de linéarité : 0.25% / 0.5%.
Matériel : Acier inoxydable 17-4PH.
Sortie : câble PVC de 3 m.

Connectez-vous à votre compte pour afficher les prix
Capacité
account_circleEnvoyer à un collègue
LCM300 : Capteur de force miniature en traction compression de  +/- 50 Lb, ... , +/- 10000 Lb ( de 100 N à 45 KN)

LCM300 : Capteur de force miniature en traction compression de +/- 50 Lb, ... , +/- 10000 Lb ( de 100 N à 45 KN)

Capteur miniature en traction compression avec filetage.
Etendue de mesure (EM) : +/-50, 100, 250, 500, 1000, 3000, 4000, 5000, 10 000 Lb.
Signal de sortie : 2mV/V.
Ecart de linéarité : 0.25% / 0.5%.
Matériel : Acier inoxydable 17-4PH.
Sortie : câble PVC de 3 m.



Applications

> <

Lcm100 banniere.png

Le LCM300 est un capteur de force miniature capable de mesurer les charges de tension et de compression dans les applications d'endurance, de presse et en ligne, qui nécessitent l'utilisation de capteurs très précis et très peu encombrants. Il est disponible dans une large gamme de capacités allant de 23 à 454 kg. Le modèle standard du capteur LCM300 peut également être personnalisé pour répondre à vos besoins spécifiques.

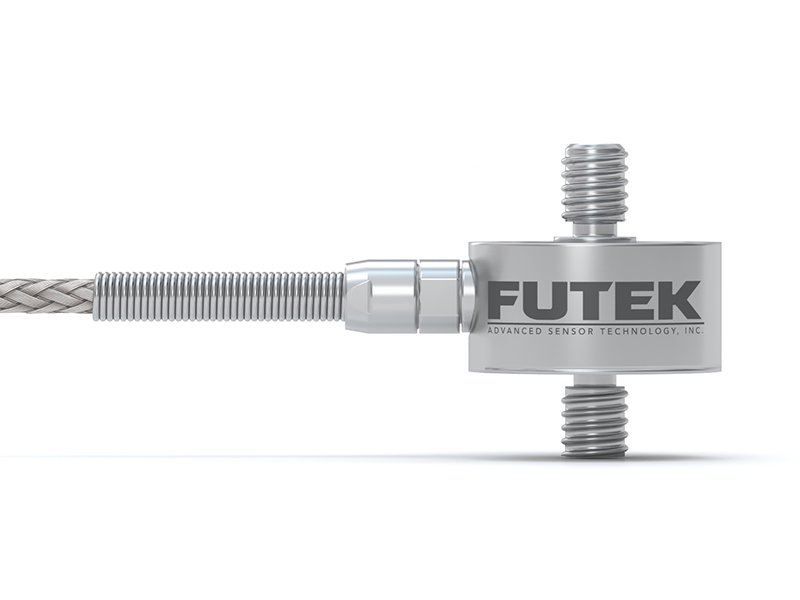

Le LCM300 est maintenant fourni avec un connecteur intégré qui le rend entièrement conforme à la norme IP67 pour une résistance élevée à l'eau et une submersion temporaire. Le micro-raccordement à 4 positions vous permet de retirer facilement le câble du capteur. Cette nouvelle fonctionnalité protège le capteur contre les dommages causés au câble, car vous pouvez facilement remplacer un fil défectueux, et elle facilite également le processus d'installation, car il n'y a pas de câble à faire tourner lorsque le capteur est vissé dans les appareils.

En outre, le LCM300 est également disponible dans sa conception originale, qui comprend un câble de connexion à blindage tressé de 28 AWG à 4 conducteurs de 3 m de long. FUTEK peut proposer des versions personnalisées adaptées au vide/à faible dégazage, aux températures de fonctionnement élevées ou basses, aux environnements de radiation, à l'autoclavage et aux vibrations/chocs élevés.

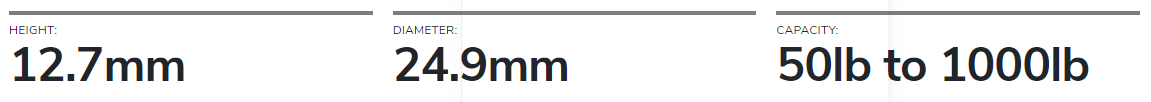

Dimensionnement :

Branchement simplifié

La version la plus récente de cette série (ainsi que toute les gammes aux capacités comprises entre 23 à 454 kg) est équipée d'un micro-raccord à 4 pins. Cela confère au capteur une plus grande flexibilité et durabilité, car un câble endommagé ou coupé peut maintenant être facilement remplacé, ce qui permet à l'utilisateur d'économiser du temps et des ressources.



Construction robuste

Le corps en acier inoxydable soudé de ce capteur offre une solidité et une résistance à la corrosion exceptionnelles et assure une protection accrue contre les dommages physiques, en plus de résister à d'autres conditions environnementales difficiles. Un processus spécial de traitement thermique a été appliqué à la structure afin d'améliorer la durabilité, prolongeant ainsi le cycle de vie du capteur.

Élimination de l'humidité

Le processus d'assemblage par soudure du micro-raccord élimine les chances de pénétration de l'humidité par l'emplacement de la connexion. Avec un indice IP67, le produit peut résister à une immersion dans un mètre d'eau pendant au moins 30 minutes. Cela ouvre plus d'options pour les applications car il permet une utilisation en extérieur dans des environnements humides, ou en extérieur par temps pluvieux.

Conçu pour être précis

Le LCM300 offre une fréquence naturelle remarquablement élevée (de 6,1 kHz à 29 kHz), ce qui permet d'obtenir un temps de réponse rapide qui favorise la précision et la réduction du temps de cycle. La précision du capteur est également renforcée par sa grande rigidité, qui se traduit par une très faible déflexion, avec des capacités aussi faibles que 0,03 mm [0,001"]. En outre, des touches de conception et de fabrication spéciales améliorent encore les performances du capteur, comme un élément de contrainte hautement personnalisé qui réduit considérablement les joints de soudure, augmentant ainsi la fiabilité du capteur.

Le meilleur matériau de sa catégorie

La qualité exceptionnelle de ce capteur le rend très durable et fiable. Sa structure est fabriquée en acier inoxydable 17-4 trempé par précipitation de qualité spatiale, qui offre une grande solidité, une dureté élevée et une résistance à la corrosion sur une large plage de températures.


Câble conducteur tressé et blindé en PVC transparent

Un blindage tressé recouvre nos câbles tout en bloquant toute interférence provenant de champs magnétiques et électriques statiques parasites. De plus, le boîtier métallique du capteur bloque toute interférence et toute condition environnementale indésirable qui pourrait réduire la précision et la fiabilité.

Étalonnage inclus

Chaque capteur que nous fabriquons est rigoureusement testé par le département d'étalonnage, dont les processus exclusifs et innovants dépassent les normes strictes ANSI Z540-1 et ISO 17025. Nous pouvons également réduire votre temps d'installation en calibrant le capteur de votre choix avec un amplificateur.
Livré avec son certificat d’étalonnage NIST (équivalent COFRAC US) 5 points en traction (compression sur demande)..

Réduire les erreurs

Un élément de déformation hautement personnalisé a été conçu pour permettre une plus grande mesure de la déformation autour de l'élément sensible du capteur, ce qui réduit les erreurs de reproductibilité dues aux charges hors axe.

.
