Capteur de force
|
A. Capteur type 'galette' ou 'Pancake'
Les capteurs galette, sont des capteurs à faible hauteur, souvent utilisés pour des applications nécessitant précision et rigidité. La structure du capteur galette est moins sensible aux efforts parasites (forces transversales, couple, moment) comparativement aux autres types de capteur. Ce capteur est généralement utilisé sur des presses en compression pour contrôler la force appliquée lors de test ou en phase de production.
Le capteur 'galette' est équipé d’un trou taraudé de fixation en son centre (point d’application de la force) et de plusieurs perçages au niveau de l’anneau extérieur utilisés pour le montage. Ces points de fixation sont utiles pour effectuer des mesures de force en traction. L’utilisation d’un support en accessoire sur ce capteur permet d’effectuer des mesures en traction et compression en ligne.
Les capteurs de force de type 'galette' disposent d’une très large gamme de mesure de force de 25 Kg à 500 tonnes. Ce capteur (version en option) de force est également souvent utilisé pour des applications d’endurance, en fatigue.
B. Capteur en “S”
Le capteur en « S », est le plus fréquemment utilisé. Il dispose d’une excellente précision et d’une très large gamme de mesure. Il est conçu exclusivement pour des mesures de force en traction et compression en ligne, car très sensible aux efforts parasites (force transversale, couple et moments). La force doit être bien alignée de façon à assurer performance et longue durée de vie du capteur.
C. Capteur de type “BOUTON”
Les capteurs de force de type bouton sont des capteurs en compression de petite taille. Afin de préserver sa précision, l'effort doit être appliquée en son centre, directement sur le bouton, et éviter tout contact avec le corps du capteur. Certains capteurs « bouton » sont équipé de filetage de fixation sur la base du capteur, le cas échéant le capteur doit être encastré dans un logement adapté. Les capteurs ‘bouton’, bien que de dimensions réduites, disposent d’une très large gamme de mesure de force de 500 g à 50 tonnes. Ce type de capteur de force est fréquemment utilisé dans des applications médicales ou autres types d’applications nécessitant l’utilisation d’un capteur de petite taille.
D. Cellule de type 'RONDELLE” ou 'ANNEAU DE FORCE'
Les rondelles de force, sont des capteurs à faible hauteur, avec un trou central. Afin de préserver sa précision, la force doit être appliquée de façon uniforme sur l’anneau central, il est d’usage d’utiliser une rondelle pour s’en assurer. Les anneaux de force, bien que de dimensions réduites, disposent d’une très large gamme de mesure de force de 20 Kg à 20 tonnes. Ce type de capteur de force est fréquemment utilisé pour effectuer des mesures de force de serrage.
Capteur de force standard et miniature, compression et traction. | ||||
Modèle | Capacité | Type | Précision | Matériau |

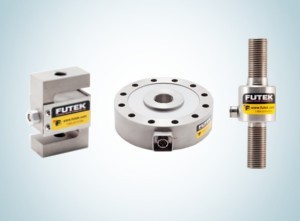

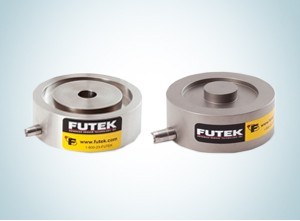

Capteur de force en traction compression | ||||
LSB300-LSB400 | 200N à 45 KN | Capteur en S | 0,1% | Acier Inox. |
LCF450 - LCF700 | 1 à 2000 KN | Capteur galette | 0,1, 0,2% | Acier Inox. |
LCF451 - LCF701 | 1 à 1M | Capteur galette "fatigue" | 0,1, 0,2% | Acier Inox. |
LSB600 | 45 à 100 KN | Capteur en S | 0,1, 0,2% | Acier Inox. |
LCM500 - LCM550 | 9 à 200 KN | Capteur fileté male | 0,2% | Acier Inox. |
Capteur de force en compression | ||||
LLB500 | 65 à 200 KN | Capteur bouton | 0,5% | Acier Inox. |
LTH400 | 1 à 45 KN | anneau de force | 0,5% | Acier Inox. |
LTH500 | 9 à 220 KN | anneau de force | 0,5% | Acier Inox. |
LLW600 | 130 KN | anneau de force | 0,5% | Acier Inox. |

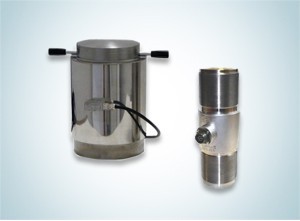

LCA600 - LCA700 | 440 à 4 000 KN | Colonne haute capacité | 0,25% | Acier Inox. |
SM1182 | 3 à 200 KN | Capteur bouton | 0,1, 0,25% | Acier Inox. |

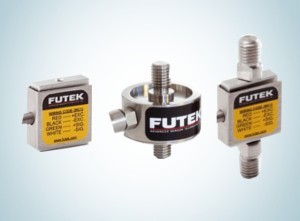

Capteur de force miniature en traction compression | ||||
LSB200 | 10g à 500 N | Capteur en S | 0,1% | Alu ou Acier Inox. |
LSB210 | 100g à 500 N | Capteur en S IP68 | 1, 3% | Alu ou Acier Inox. |
LRM200 | 100g à 500 N | Capteur en S | 0,1% | Alu ou Acier Inox. |
LCM200 | 1 à 4,5 KN | Capteur fileté male | 0,5% | Acier Inox. |
LCM300 | 200N à 45 KN | Capteur fileté male | 0,5% | Acier Inox. |
LBB200 | 1 à 100 N | Capteur en flexion | 0,05% | Acier Inox. |
LSM300 | 10 N à 2000 N | Capteur OEM | 0,02% | Alu ou Acier Inox. |
LSM400 | 20 N à 650 N | Capteur en flexion | 0,05% | Aluminium. |

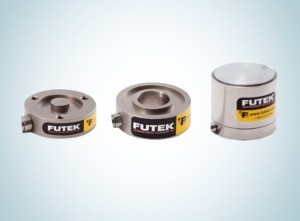

Capteur de force miniature en compression | ||||
LLB130 | 20 à 200 N | Capteur bouton | 0,5% | Acier Inox. |
LLB210 | 40 à 200 N | Capteur bouton fileté | 0,5% | Acier Inox. |
LLB250 | 450 à 1000 N | Capteur bouton | 0,5% | Acier Inox. |
LLB300 | 100 à 4500 N | Capteur bouton | 0,5% | Acier Inox. |
LLB350 | 100 à 450 N | Capteur bouton | 0,5% | Acier Inox. |
LLB400 | 450 N à 10 KN | Capteur bouton | 0,5% | Acier Inox. |
LLB450 | 20 à 45 KN | Capteur bouton | 0,5% | Acier Inox. |
LTH300 | 200 à 4500 N | anneau de force | 0,5% | Acier Inox. |
LTH350 | 450 N à 20 KN | anneau de force | 0,5% | Acier Inox. |
LCA300 | 9 à 130 KN | Capteur type colonne | 0,5% | Acier Inox. |

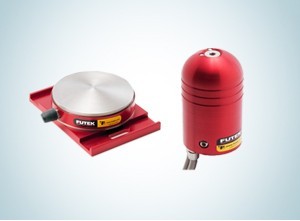

Capteur médical / Automobile / Aéronautique | ||||
LMD300 | 200 N | force de prehension | 0,5% | Acier Inox. |
LMD500 | 1300 N | force de prehension | 0,3% | Acier Inox. |
LAU200 - LAU220 | 200 à 2000 N | Capteur pedale | 0,2% | Acier Inox. |
MAU300 | 45 à 900 N | Capteur boite de vitesse | 0,3% | Acier Inox. |
Mesure de force 2 , 3 axes | ||||
MBA400 | 200 et 900 N | capteur de force 2 axes | 0,1% | Acier Inox. |
MBA500 | 200-900N et 5-20 Nm | capteur force et couple | 0,25% | Acier Inox. |
MTA400 | 1000 N | capteur de force 3 axes | 0,3% | Aluminium. |
MTA600 | 10 KN | capteur de force 3 axes | 0,5% | Acier Inox. |
