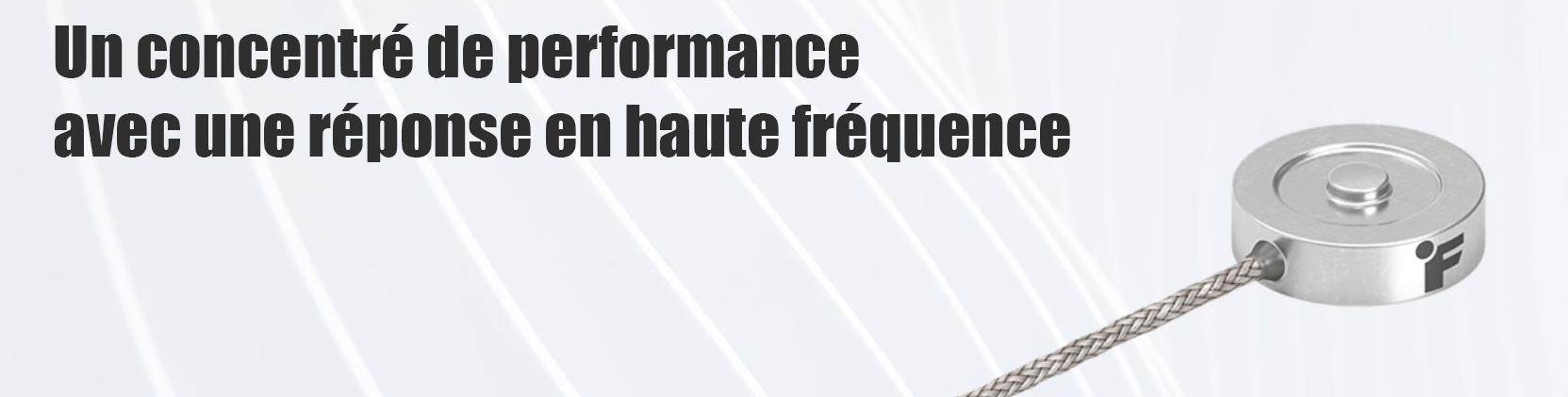

Le LLB250 est une cellule de charge miniature d'une classe à part. Capable de mesurer des forces de compression jusqu'à 250lbs avec une taille de seulement 12,7mm de diamètre et 3,9mm de hauteur, c'est un capteur miniature extraordinairement puissant et précis. Il est doté d'une jauge unique personnalisée pour une intégration robuste dans le boîtier du capteur, ainsi qu'une précision et une fiabilité très élevées. La conception à jauge unique élimine complètement le câblage entre les jauges, ce qui permet d'améliorer les performances d'étalonnage. Un élément sensible personnalisé permet une mesure accrue de la contrainte autour de l'élément actif du capteur, ce qui réduit les erreurs de reproductibilité et les incidents d'installation.

Le capteur LLB250, diversifié et durable, est conçu pour les applications de compression en presse ou en ligne, telles que la mesure des charges sur un arbre de turbine ou la mesure des forces sur une pièce CNC. Le capteur est équipé d'un câble blindé tressé très flexible de 34 AWG, à 4 conducteurs, d'une longueur de 1,5 m. Nous offrons également des versions personnalisées du capteur qui peuvent être optimisées pour répondre précisément à vos besoins.

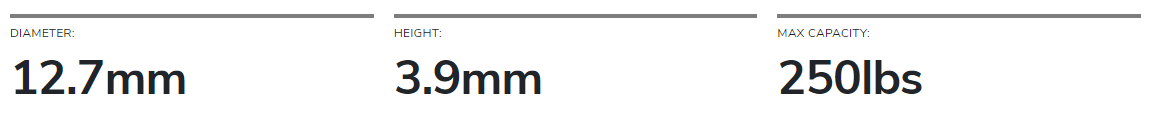

Dimensionnement :

Gamme de mesure et flexibilité La série LLB250 offre des cellules de charge type "bouton" dans deux options de capacité afin de mesurer des charges de compression de 100 à 250 lbs. Ses options de montage très flexibles comprennent la fixation à partir de la lèvre extérieure, le maintien avec des vis ou le montage à l'intérieur d'une prise de contre-alésage.

Câble flexible

Cette série de capteurs possède un câble blindé tressé très de 34 AWG, à 4 conducteurs, d'une longueur de 1,5 m. Très flexible, il peut être plié facilement dans des espaces très restreints. Le blindage tressé recouvre physiquement les fils de signal tout en réduisant considérablement les interférences des champs magnétiques et électriques statiques parasites. Bien qu'extrêmement flexible, le câble n'est pas conçu pour des applications à cycles de flexion élevés.

Construction robuste

Le corps en acier inoxydable offre une solidité et une résistance à la corrosion exceptionnelles et assure une protection renforcée contre les dommages physiques, en plus de résister à d'autres conditions environnementales difficiles. Un processus spécial de traitement thermique a été appliqué à la flexion pour améliorer la durabilité, prolongeant ainsi le cycle de vie du capteur. De plus, le boîtier métallique étanche réduit considérablement les interférences et les conditions environnementales indésirables qui pourraient affecter la précision et la fiabilité.

Réduire les erreurs

Nous avons intégré à notre capteur un élément de déformation hautement personnalisé lui permettant de mesurer davantage de déformation autour de l'élément actif du capteur, ce qui a pour effet de diminuer les erreurs de reproductibilité dues aux charges hors axe. Cela rend également le capteur moins sensible aux incidents d'installation.

Résistance à l'humidité

Avec un indice de protection IP64, le produit est protégé contre la poussière et peut résister aux éclaboussures d'eau provenant de toutes les directions. Cela ouvre davantage de possibilités en termes d'applications, car il est possible de l'utiliser à l'extérieur dans des conditions humides, pluvieuses ou très humides.

Étalonnage inclus

Chaque capteur que nous fabriquons est rigoureusement testé par un service d'étalonnage de classe internationale. Nous pouvons également réduire votre temps d'installation en étalonnant le capteur de votre choix avec un amplificateur associé.
