Utilisation de palpeurs numériques pour tester la résistance de matériau

.

Les machines d'essai des matériaux appliquent une force à un échantillon jusqu'à ce qu'il se brise tout en enregistrant un diagramme force-déplacement pendant la déformation pour la caractérisation du matériau. La machine se compose d'un cadre stable avec une sous-structure qui comporte une partie fixe et une partie mobile. Une broche ou un cylindre hydraulique muni d'un vérin agit sur la partie mobile et applique une force croissante définie sur l'échantillon, placé sur la partie fixe, jusqu'à sa rupture. Au moment de la rupture, les forces libérées agissent comme un choc sur l'ensemble du système et provoquent une forte contrainte mécanique sur les systèmes de mesure.

.

Échantillon de roche facturée lors de l'essai des matériaux

.

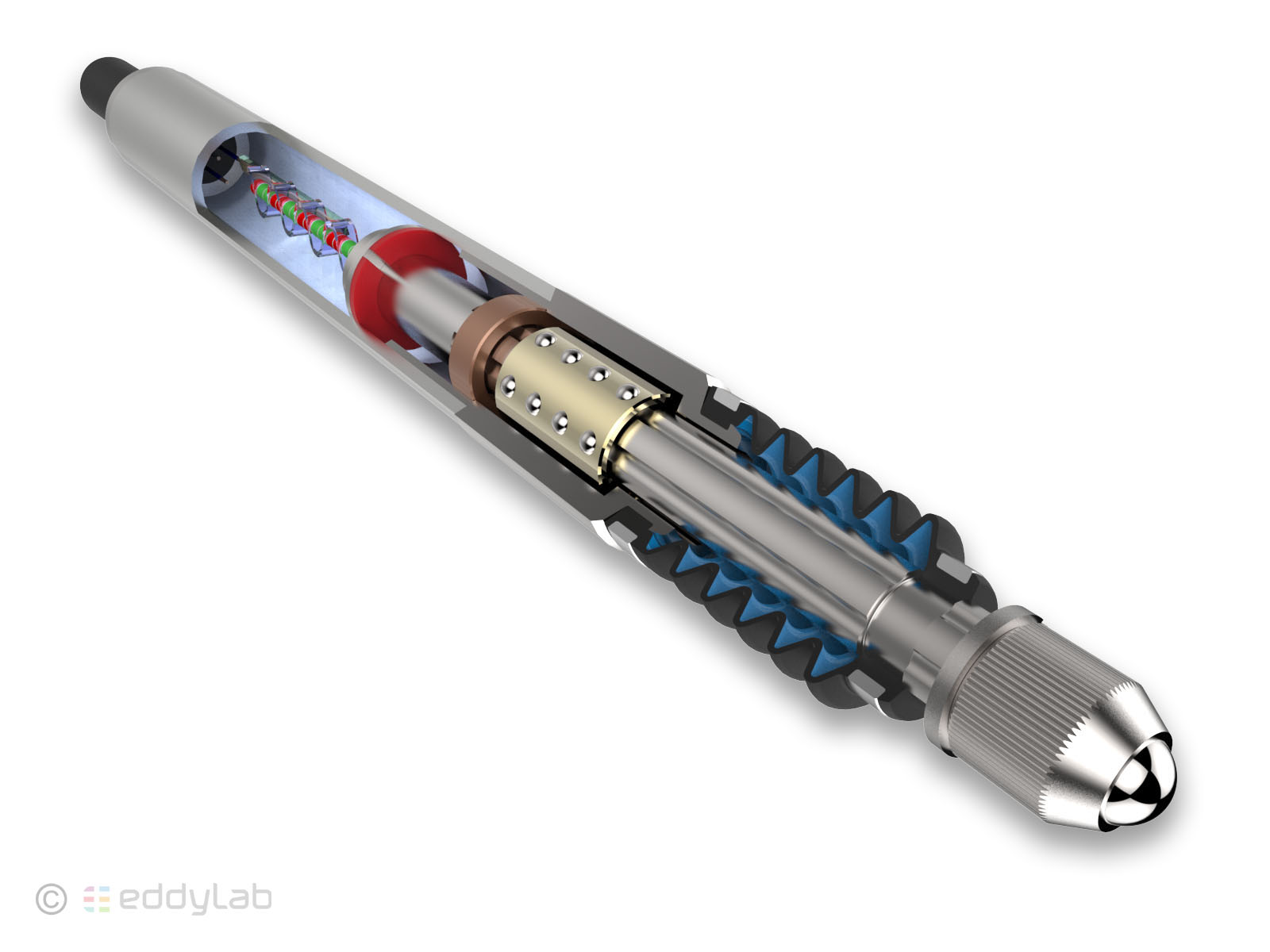

Les palpeurs des séries DK et DF sont conçus avec un roulement à billes linéaire spécial pour supporter des charges élevées et avoir une grande résistance aux chocs. Les tiges sont elles-mêmes trempées et recouvertes d'une couche de chrome. Cela augmente considérablement la résistance à l'usure et la durée de vie est supérieure à 100 millions de cycles de course complète. Une couche DLC supplémentaire réduisant le frottement permet également d'augmenter la durabilité tout en minimisant le comportement d'adhérence.

.

Palpeur numérique pour machine d'essai des matériaux avec règle magnétique

.
