E2 Extensomètre magnétique, tassomètre

L'extensomètre magnétique ou tassomètre est utilisé pour surveiller les mouvements (tassement et  soulèvement) de sol ou de roche dans les excavations, les fondations, les barrages et les remblais, les tunnels, les puits et les palplanches.

Les données de l'extensomètre indiquent la profondeur et l'amplitude du tassement.

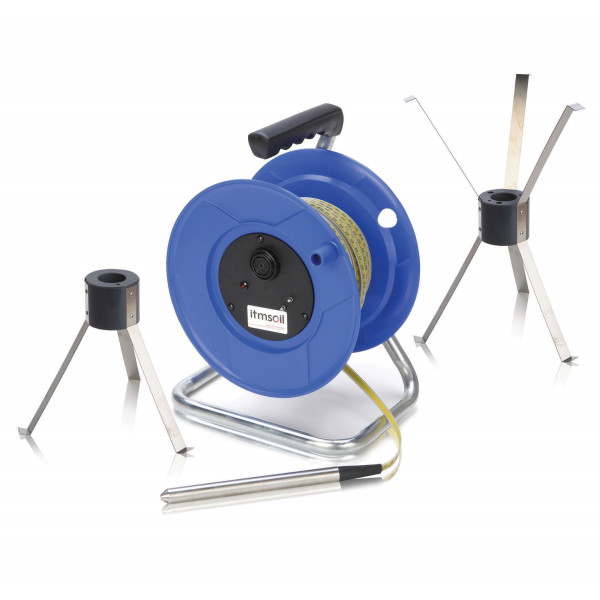

Le tassomètre est constitué d'une sonde, une bande graduée sur une bobine et un tuyau d'accès le long duquel sont placées des cibles magnétiques. Un aimant servant de référence est fixé à la base du tuyau.

Lorsque la sonde se déplace le long du tuyau, elle détecte les aimants et déclenche l'affichage d'un signal sonore et lumineux sur la bobine.

Le tuyau d'accès est ancré dans un sol stable tel que le substrat rocheux. Tout tassement ou soulèvement du sol entraînera le déplacement des aimants le long de l'axe du tuyau par rapport à l'aimant de référence placé à sa base.
