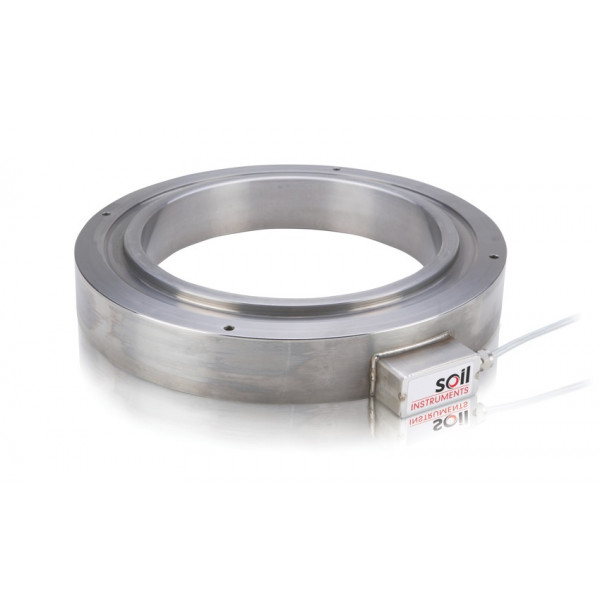

L3 - Cale dynamométrique a jauges de contraintes

  • Étendue de mesure (EM) 300, 500, 750, 1000, 1250, 1500, 1800, 2500, 3000 KN
  • Précision ± 0,5% l'EM
  • Répétabilité 0,02 % de l'EM
  • Signal de sortie : 2 mV/V, 4...20mA.
  • Plage d'alimentation : 5 - 15 VDC
  • Température de fonctionnement de - 20 °C à + 70 °C
  • Température compensée de - 10 °C à + 50 °C
  • Surcharge 150 % de l'EM
  • Matériau Acier inoxydable
  • Indice de protection IP67
Connectez-vous à votre compte pour afficher les prix
account_circleEnvoyer à un collègue
L3 - Cale dynamométrique a jauges de contraintes

L3 - Cale dynamométrique a jauges de contraintes

  • Étendue de mesure (EM) 300, 500, 750, 1000, 1250, 1500, 1800, 2500, 3000 KN
  • Précision ± 0,5% l'EM
  • Répétabilité 0,02 % de l'EM
  • Signal de sortie : 2 mV/V, 4...20mA.
  • Plage d'alimentation : 5 - 15 VDC
  • Température de fonctionnement de - 20 °C à + 70 °C
  • Température compensée de - 10 °C à + 50 °C
  • Surcharge 150 % de l'EM
  • Matériau Acier inoxydable
  • Indice de protection IP67



Applications

> <

Les anneaux de force ou cale dynamométrique à jauges de contrainte sont idéalement adaptées pour mesurer des efforts sur boulons ou tirants, poutres, pieux, mesurer les charges entre supports d'un tunnel  ou encore la résistance à l'arrachement d'ancrages.

Un capteur à jauge de contrainte est un transmetteur qui transforme une force physique en un signal électrique proportionnel à la force appliquée.

L'utilisation de rondelles permet d'assurer une répartition uniforme  de la charge sur la surface sensible du capteur et ainsi d'éliminer les efforts transversaux et les défauts de désalignement.
